Présentation du bloc béton anti véhicule bélier - borne de défense SAFELY

EFFICACITE TECHNIQUE DU BLOC BETON  BORNE DE DEFENSE

Le bloc béton - borne Safely est capable d'arrêter un véhicule léger de 1,1 tonne sur 2 mètres.
Le bloc béton - borne de défense Safely peut être chaînée et disposée sur plusieurs rangée pour augmenter son efficacité.
La borne béton anti bélier est amovible et peut être déplacée facilement par les équipes techniques.

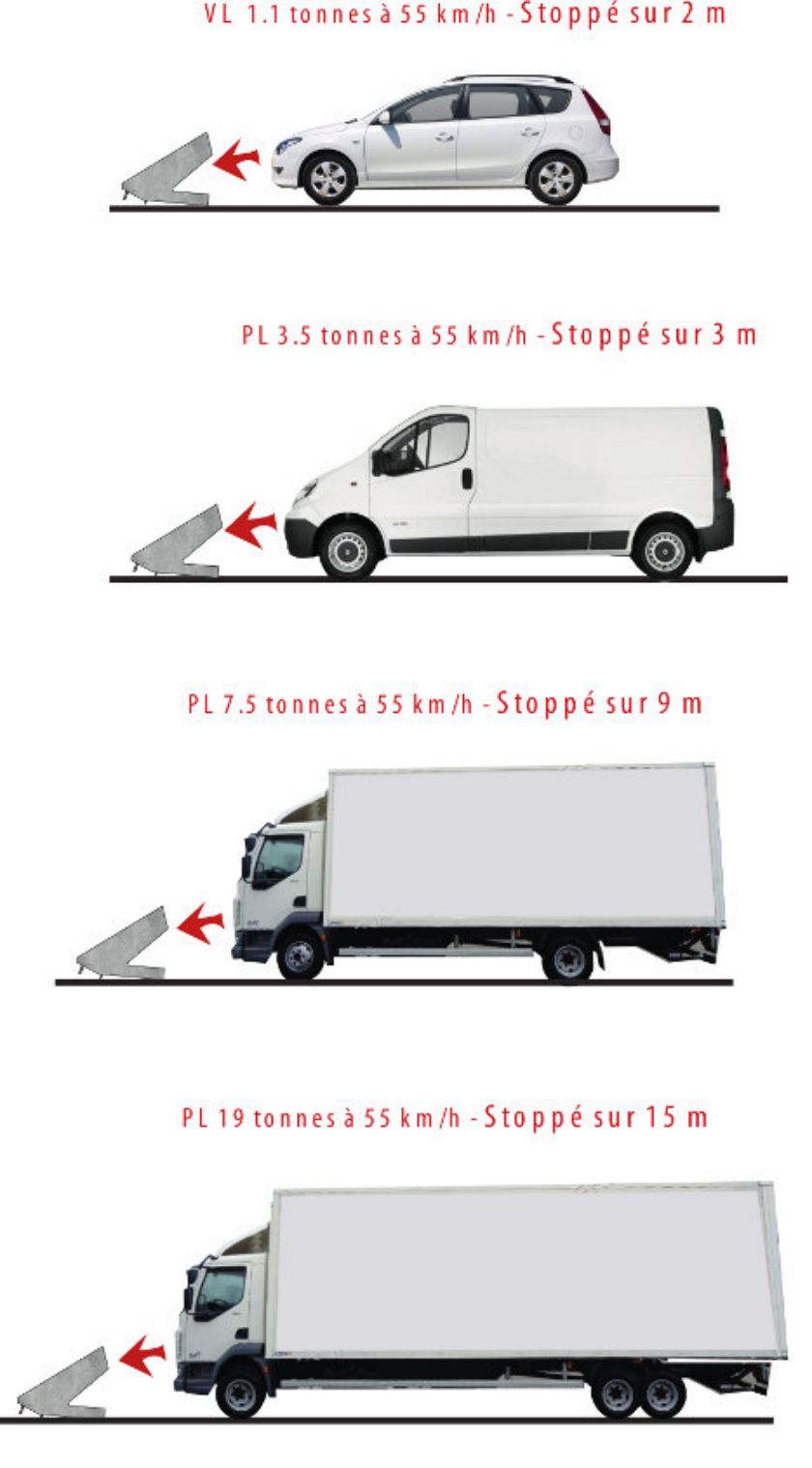

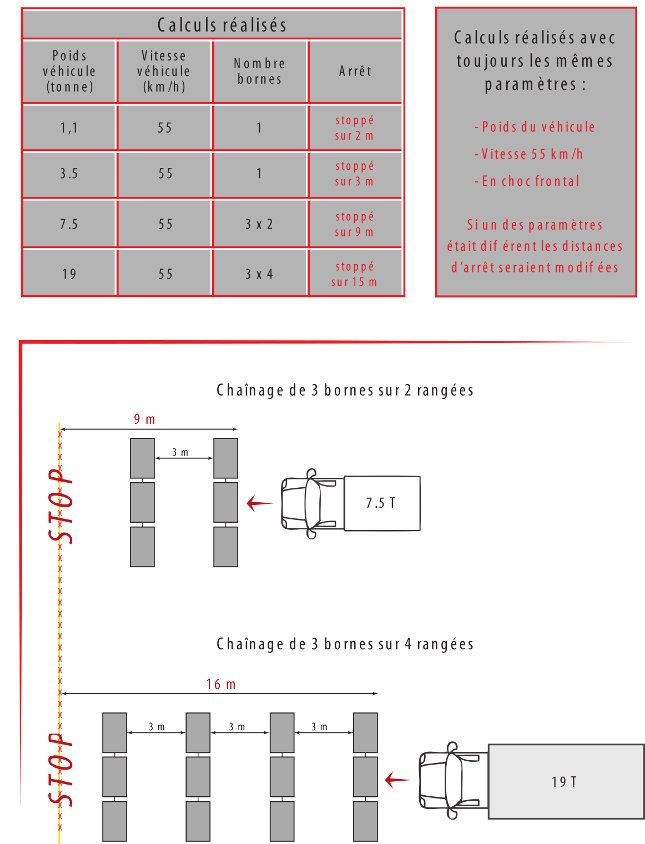

Distances d'arrêts des véhicules de 1,1 tonnes à 19 tonnes

Une protection efficace sur des véhicules de 1,1 tonnes à 19 tonnes.

CONCEPTION TECHNIQUE

Présentation technique du bloc béton - borne SAFELY

L’idée première Juillet 2016 Recherche, étude et conception 1 an de travaux. Dépôt du brevet Août 2017

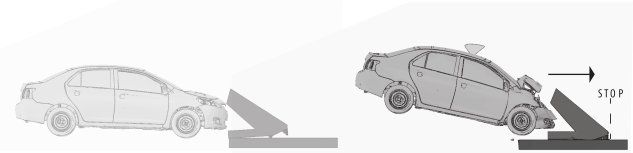

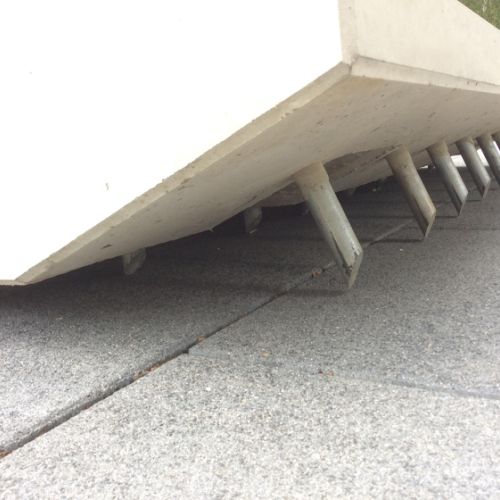

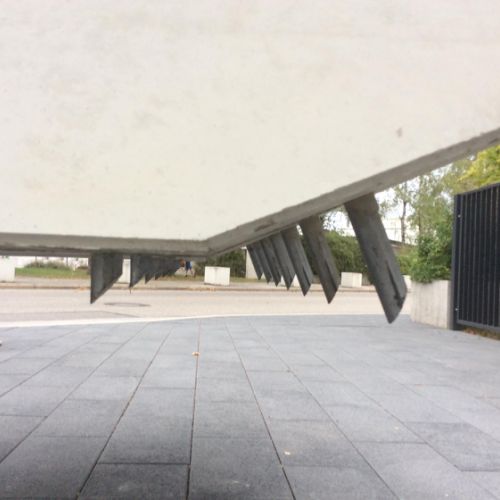

La borne Safely s'ancre dans le sol en cas de choc grâce aux griffes situées sous la borne. L’impact du véhicule fait pivoter la borne anti bélier en appliquant une pression sur les griffes, ainsi la forme géométrique en « Gueule de Requin » oblige les véhicules à s’encastrer.
La borne absorbe l’énergie cinétique et le véhicule est stoppé sur environ 2 m
– Vitesse max de 3.8 m/s (14 km/hm),
– Arrêt en moins de 1’’ grâce au poids + frottement + griffes d’ancrage.

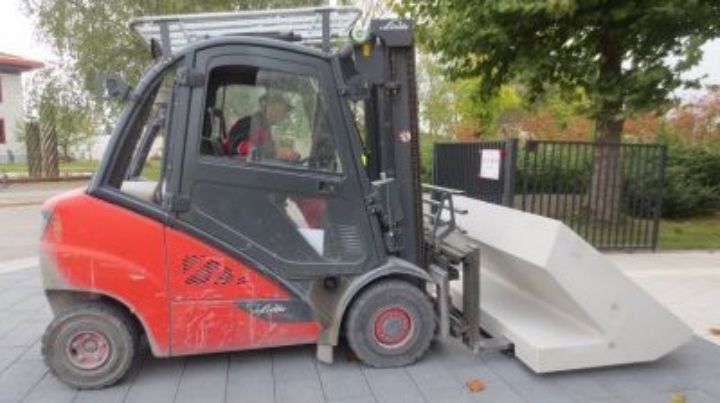

La borne SAFELY anti intrusion est amovible : elle se pose simplement sur tout type de sol et peut être déplacée à volonté. Pas besoin de système de scellement ou de mise en œuvre importante. Elle peut également être intégrée dans le sol si besoin.
Des crochets de liaison peuvent relier les bornes entre elles, afin constituer un ensemble solidaire (chainage).
La borne anti véhicule bélier peut être équipée d’option banquette et devient un élément de Mobilier Urbain, Beaucoup plus discrète dans le paysage, mais toujours aussi efficace.

DOCUMENTS TECHNIQUES

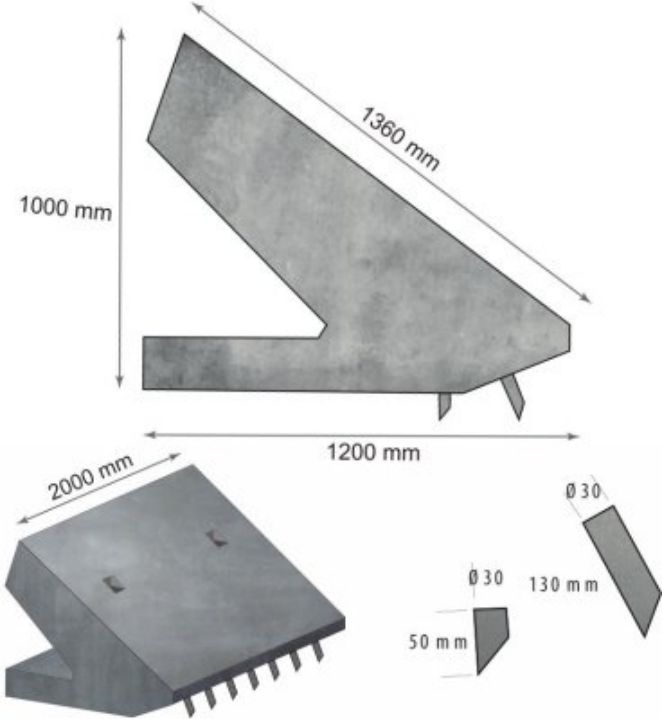

"BORNE SAFELY"  DEFINITION TECHNIQUE
L.2000 x l.1200 x Ht.1000 mm - 2500 Kg
BETON: B.P.S. C35/45 XF1 (gris)
ACIER: FeE500 (poids estimé  = 99 Kg)
FINITION: LISSE BRUTE DE DEMOULAGE (dessus) et TALOCHEE (dessous)
MANUTENTION: 2 CLOUS DE LEVAGE 2 t 500 (dessus) ou CHARIOT ELEVATEUR (dessous)
INSERTS: 4 DOUILLES M20 (sur les faces de coté)

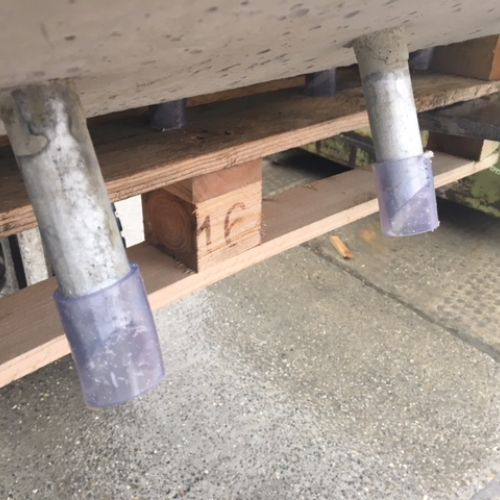

GRIFFES: 14 HA32 COUPES A 45° (finition: galvanisé à chaud) - LIGATURES A L'ARMATURE (non soudés)

DOCUMENTATION COMMERCIALE ET DOCUMENTATION TECHNIQUE

Brochure commerciale du bloc béton borne SAFELY

Retrouvez la documentation technique au format Pdf

BORNE SAFELY
BORNE SAFELY D'ANGLE
COFFRAGE
COFFRAGE BORNE 3D

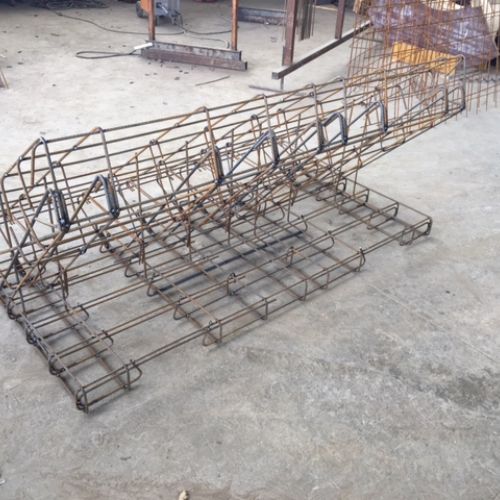

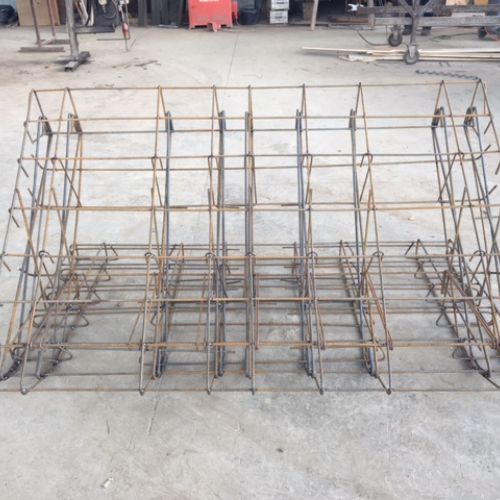

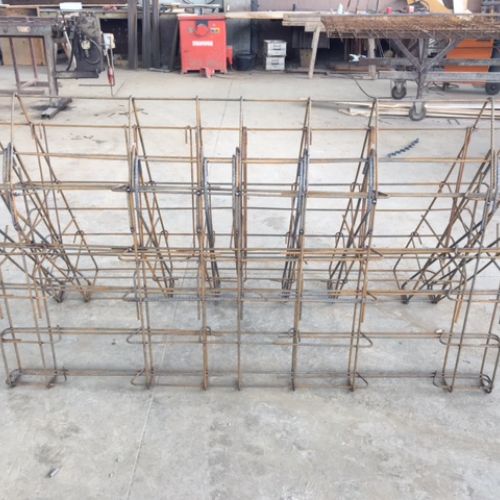

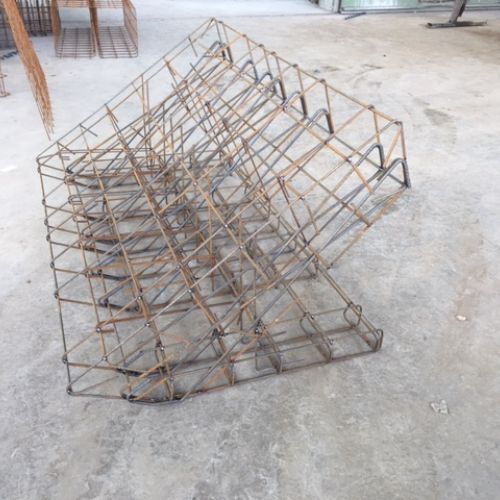

COFFRAGE ARMATURE

Urban Concept – BREVET D'INVENTION

La route est longue, depuis l’idée date de dépôt 18/08/2017  à l’obtention du brevet 23/10/2020. Aujourd’hui URBAN CONCEPT est la seule société qui propose sur le marché la Borne Anti- véhicule bélier SAFELY avec un dispositif d’ancrage breveté sans scellement ni mises en œuvre compliqué.

Le bloc anti-véhicule bélier comme le défini l’INPI dans  le brevet est une borne de protection formant un mobilier urbain comportant des pointes d’accrochage au sol.
